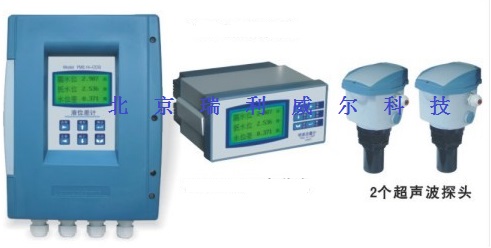

RL-TD4000超声波液位差计

一.RL-TD4000超声波液位差计用途：

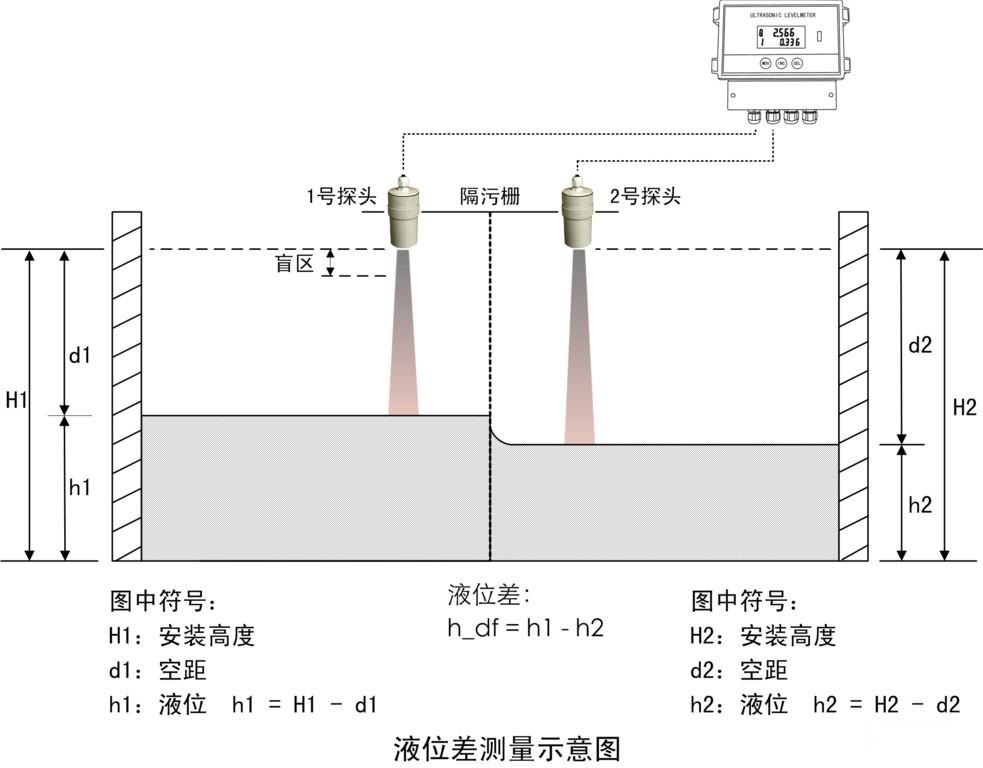

RL-TD4000超声波液位计，采用二个控头，实现液面差的测量，广泛应用于污水处理、电厂、化工厂、钢厂、制药厂、酒厂。本产品可用于有腐要求的环境中，该产品在国内已有近十年的应用史，性能达到国际标准，是降低费用、替代进口产品的理想选择。

二.RL-TD4000超声波液位差计主要技术特点：

1.电 源：标准配置220VAC或非标准配置24VDC
2.信号输出：4～20mA标配或选配485、232
3.接线：远传换能器和仪表4线连接（导线规格只要满足机械强度就可，推荐4芯屏蔽线，屏蔽 层单头接GND仪表地，最大传输距离≤300m）
4.测量范围：量程1、3、5、7、10、12、15、17、20 ～50m
5.寒自适应：选配项
6.控制输出：1）壁挂式3组6路继电器可编程控制输出;2）盘装式2组4路继电器可编程控制输出
7.显示：6位LCD，菜单可选背光常亮和关闭(关闭有延迟)
8.发射全角：6°～12°→发射角的大小和测距能力成正比
7.工作模式：测量距离L和测量液位H模式转换，菜单可选
8.液位模式：液位设置模式分为‘安装高度’模式或‘当前液位’模式，菜单可选
9.盲 区：0.25～1.00m（盲区的大小和测距能力成正比，盲区固有，菜单可查）
10.分辨率：测量距离＜10m时→1.00mm.当测量距离≥10m时→10mm
11.探头防护：IP66.
12.精 度：0.25～0.5％
13.环境温度：-20～+55℃
14.结构尺寸:

探头外形：外形尺寸255(高)×145 (宽) 不含防水进线头×138(深)

探头安装：开孔罗母安装，螺纹尺寸G2， 开孔 G2+3mm
探头外壳：高强度工程尼龙
壁挂式外形安装尺寸：
仪表尺寸：278(高) 不含防水进线头×210 (宽)×85(深)
仪表安装：3只M5罗栓密封固定，
外壳材料：高强度工程尼龙
盘装式外形和安装尺寸：
仪表尺寸：160(宽)X80(高)X151(深)mm
仪表尺寸：160(宽)X80(高)X151(深)mm
开孔尺寸：152X76mm
仪表材料：仪表主体采用高级成型铝合金，附件ABS工程塑料
