精巧型1151电容式压力变送器

一．1151型压力变送器概述

1151精巧型电容式变送器是我公司引进国外先进技术和设备生产的新型变送器，关键原材料、元器件和零部件均采用进口，整机经过严格组装和测试，该产品具有设计原理先进、品种规格齐全、安装使用简便等特点。

二． 1151型压力变送器特点
精度高,稳定性好
二线制(4~20MA)
固体元件，接插式印刷线路板
小型、重量轻、坚固抗振
量程、零点外部连续可调
正迁移可达500％；负迁移可达600％,阻尼可调 单向过载保护特性好
无机械可动部件，维修工作量少
全系列统一结构，零部件互换性强
接触介质的膜片材料可选择 (316L、TAN、HAS-C、MONEL等耐腐蚀材

三．1151型压力变送器技术参数
测量介质：液体、气体和蒸汽
测量范围：0～0.1kPa至0～40MPa
工作方式：表压，绝压，差压
输出信号：4～20mA DC(特殊可为四线制220V AC供电，0～10mA DC输出)
供电电源：12～45V DC，一般为24V DC(见图二十一负载特性)
负载特性：与供电电源有关，在某一电源电压时带负载能力见图二十一(负载特性)，负载阻抗RL，与电源电压VS关系式为：RL≤50(Vs-12)
指 示 表：指针式线性指示0～100％刻度或LCD液晶式显示
量程和零点：外部连续可调
正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限的100％。(智能型：量程比15:1)
最大正迁移量为最小调校量程的500％；最大负迁移量为最小调校量程的600%
温度范围：放大器工作温度范围：-29～+93℃(LT型为：-25～+70℃)
灌充硅油的测量元件：-40～+104℃
法兰式变送器灌充高温硅油时：-20～+315℃，普通硅油：-40～十149℃
静　　压：4、10、25、32MPa
湿　　度：相对湿度为0～100％

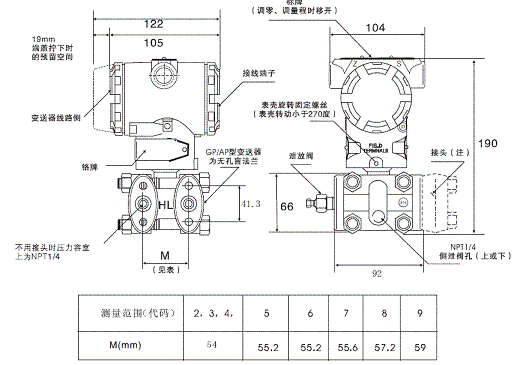

四.外形尺寸
