RLTD超声波液位计

一.RL-TD分体式超声波液位计用途：

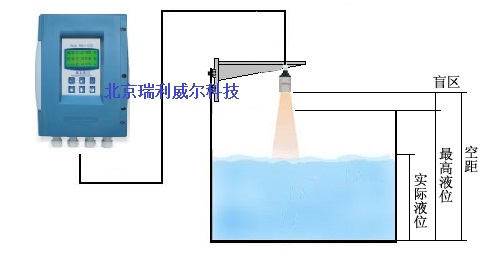

RL-TD分体式超声波液位计，传感器与显示器分开安装，广泛应用于污水处理、电厂、化工厂等

二.RL-TD分体式超声波液位计主要技术特点：

1.电 源：标准配置220VAC，非标准配置24VDC
2.信号输出：4-20mA标配或选配485、232
3.测量范围：量程1-20m 最大50m
4.显 示：6位LCD，菜单可选背光常亮和关闭

5.发射全角：6°～12°
6.工作模式：测量距离L和测量液位H模式转换，菜单可选
7.盲 区：0.25～1.00m
8.分辨率：测量距离小于10m时：1.00mm. 当测量距离大于10m时：10mm
9.精 度：0.5级
10.环境温度：-20～+55℃

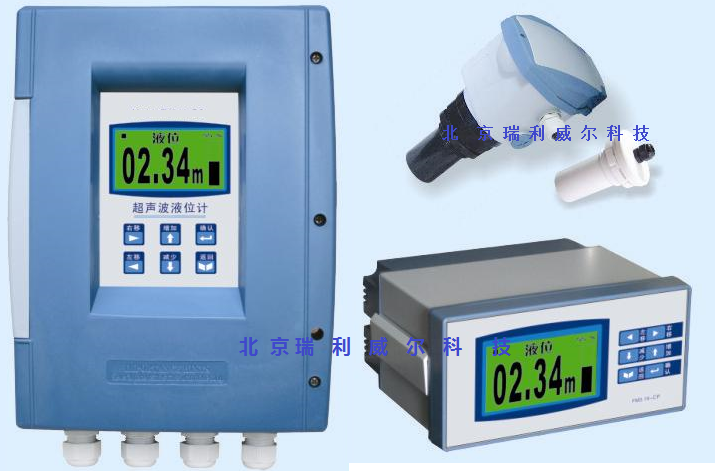

11.结构尺寸:

探头外形：外形尺寸255(高)×145 (宽) 不含防水进线头×138(深)

探头安装：螺纹尺寸G2
探头外壳：高强度工程尼龙
壁挂式外形安装尺寸：
仪表尺寸：278(高) ×210 (宽)×85(深)
仪表安装：3只M5螺栓
盘装式外形和安装尺寸：
仪表尺寸：160(宽)X80(高)X151(深)mm
仪表尺寸：160(宽)X80(高)X151(深)mm
开孔尺寸：152X76mm
