RL-BK-4YC称重传感器 |
 |
|
|
|
RL-BK-4YC型测力称重传感器(压力传感器） |
|
一.特点
RL-Bk-4YC测量传感器采用轮幅式结构，拉、压输出对称性好，广泛用于各种的压力测量。
及包装秤等各种测力、称重系统。尤其适用于一些要求精度高的工业称量系统。
1.采具有良好的输出特性和抗偏能力
2.精度高，螺纹方式安装，使用方便，性能稳定可
二.称重传感器技术参数 |
|
技术指标 |
技术参数 |
单位 |
量程 |
2，5，10，25，40，50，100，200 |
t |
灵敏度 |
2.0 |
mV/V |
非线性 |
0.03 |
0.05 |
0.1 |
%FS |
重复性 |
0.03 |
0.05 |
0.1 |
%FS |
滞后 |
0.03 |
0.05 |
0.1 |
%FS |
供桥电压 |
12 |
VDC |
输入电阻 |
725±8 |
Ω |
输出电阻 |
700±10 |
Ω |
绝缘电阻 |
≥2000 |
MΩ |
工作温度范围 |
-10至+50 |
℃ |
热零点偏移 |
0.03 |
0.05 |
0.1 |
%FS/10℃ |
热灵敏度偏移 |
0.03 |
0.05 |
0.1 |
%FS/10℃ |
允许过负荷 |
120 |
%FS |
接线方式 |
1电源（+）；2输出（+）3输出（-）；4电源（-）。 |
工作原理 |
根据电阻应变原理把力矩产生的应变转换成与其线性关系的电信号 |
|
|

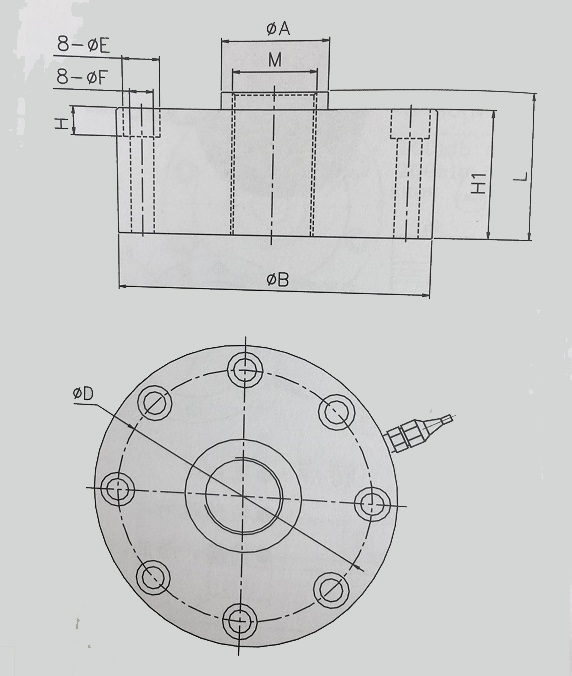

| 三.称重传感器(拉压力传感器）结构图 |
|
 |
 |
|
量程(t) |
A |
M |
L |
H1 |
B |
D |
E |
F |
H |
2-5 |
34 |
M16X1.5 |
46 |
32 |
105 |
89 |
10.5 |
7.5 |
9 |
10-30 |
41 |
M32X1.5 |
53 |
47 |
122 |
102 |
14 |
9 |
10.5 |
50 |
51 |
M40X1.5 |
57.6 |
51 |
143 |
117 |
17 |
11 |
13 |
100 |
76 |
M64X3 |
83 |
70 |
200 |
163 |
20 |
13 |
22 |
200 |
120 |
M90X3 |
125 |
120 |
306 |
264 |
32 |
22 |
26 |
|
|
|
|
|
| |
|
|
