RL-BK-4PS称重传感器 |
 |
|
|
|
RL-BK-4PS型测力称重传感器(压力传感器） |
|
一.称重传感器技术参数
RL-Bk-4PS测量传感器采用轮幅式结构，拉、压输出对称性好，广泛用于各种的压力测量。
及包装秤等各种测力、称重系统。尤其适用于一些要求精度高的工业称量系统。
1.卡槽式固定受力，安装使用方便
2.精度高，性能稳定可
二.称重传感器技术参数 |
|
技术指标 |
技术参数 |
单位 |
量程 |
0.5,1,2，5，10，20，30 |
t |
灵敏度 |
2.0 |
mV/V |
非线性 |
0.03 |
0.05 |
0.1 |
%FS |
重复性 |
0.03 |
0.05 |
0.1 |
%FS |
滞后 |
0.03 |
0.05 |
0.1 |
%FS |
供桥电压 |
12 |
VDC |
输入电阻 |
725±10 |
Ω |
输出电阻 |
700±5 |
Ω |
绝缘电阻 |
≥2000 |
MΩ |
工作温度范围 |
-10至+50 |
℃ |
热零点偏移 |
0.03 |
0.05 |
0.1 |
%FS/10℃ |
热灵敏度偏移 |
0.03 |
0.05 |
0.1 |
%FS/10℃ |
允许过负荷 |
120 |
%FS |
接线方式 |
1电源（+）；2输出（+）3输出（-）；4电源（-）。 |
工作原理 |
根据电阻应变原理把力矩产生的应变转换成与其线性关系的电信号 |
|
|

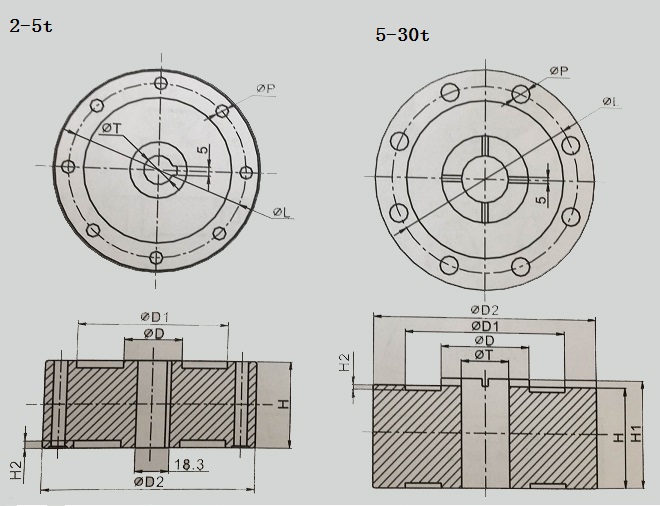

| 三.称重传感器(拉压力传感器）结构图 |
|
 |
|
| |
|
 |
|
量程(t) |
D |
D1 |
D2 |
H |
H1 |
H2 |
T |
L |
P |
0.5~2 |
31 |
80 |
112 |
46 |
- |
4 |
16 |
96 |
7 |
5,10 |
48 |
84 |
130 |
55 |
61 |
4 |
32 |
105 |
14 |
20,30 |
72 |
130 |
182 |
80 |
86 |
4 |
39 |
154 |
15 |
|
|
|
|
|
| |
|
|
